SBPC36C導體電阻測量操作步驟 導體直流電阻試驗 GB-T 3048.4-2007 |
發布者：揚州市拓騰電氣有限公司 發布時間：2017/3/21 |
數字式直流電阻測量?jī)x|數字式低阻計 代替雙臂電橋 GB/T 3048.2 — 2007電線電纜電性能試驗方法第 2部分金屬材料電阻率試驗 GB-T 3048.4-2007 電線電纜電性能試驗方法第4部分導體直流電阻試驗

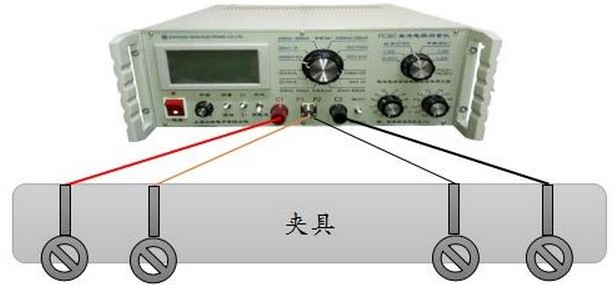

第一步 連接 按照面板C1/P1/P2/C2（從左至右)的順序與夾具的4個端子對應連接. 第二步 預熱 打開電源，讓儀器預熱3分鐘以上。 第三步 校零 1、【功能選擇開關】 撥至“校零（0.00）”檔位； 2、【測量狀態選擇開關】 撥至“低電流位置”； 3、【量程選擇開關】 撥至“200uΩ 10A檔”； 4、調節【校零、平衡旋鈕】，使儀器顯示0000與-0000之間. 第四步 平衡 1、【功能選擇開關】 撥至“平衡（BAL)”檔位顯示“BAL"; 2、調節【校零 平衡旋鈕】，使儀器顯示0000與-0000之間，可以抵消外部電勢的影響。 如出現數值太大，請等到顯示屏讀數降至5個字以下，再進行“平衡”操作。 第五步 溫度補償 【溫度校正開關】撥向“校正（TC)"位置，儀器顯示TC，表示進入溫度校正的測量模式：調節【溫度輸入開關】，根據環境溫度進行溫度輸入。 第六步 測量 1、 根據被測器件的特性，選擇合適量程，入如不能估算電阻值，請索取參考以下速查表。
2、【功能選擇開關】撥至“1.00 I”檔位，屏幕出現“1.00 I”字符，顯示數值即為被測電阻值。 第七步 倍率電流下的測量 由于鋼、鋁有較大的溫度系數，電流過大會加熱導線，造成誤差，需要倍率電流下的電阻測量。 第八步 反向電流下的測量 被測電阻＜0.1Ω(100mΩ），需要反向電流下的電阻測量， 最終測量結果等于（正向電阻值+反向電阻的絕對值）/2 注意事項：測量完畢，必須回到【校零】或關閉電源，才能松開被測材料，以免損壞儀器。 |
