SBZC-90G單芯電線電纜絕緣電阻測量水槽試驗 絕緣電阻接線及操作

發布者：揚州市拓騰電氣有限公司發布時間：2022/7/28

GB/T3408.5-2007電線電纜電性能試驗 絕緣電阻試驗 電壓-電流法

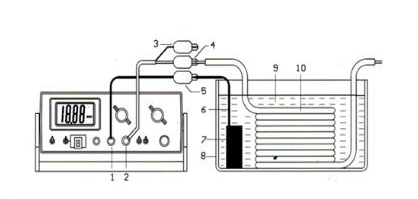

第一步連接:

1、將“被測電線”放入恒溫水箱中(電線兩端放在水箱外或連接恒溫水箱的相應端口);

2、儀表【高壓端1】通過【高壓端夾子5】與【金屬導體7】相連;

3、儀表【輸入端2】通過【輸入端夾子4】與【被測芯線10】相連�！酒帘味�3】空置。

第二步校零:

1、打開電源

2、【保持一開】向下?lián)苤痢氨３帧?

3、【測量一電池】開關撥向“測量”;

4、【電阻一電流】開關撥向“電阻”;

5、【平衡一測量】設置撥向“測量”;

6、【定時(分)】設置定時，比如;1(代表1分鐘);

7、【高壓校零】旋鈕撥到需要測量電壓的最近【. 000】檔位;

8、【倍率旋鈕】旋鈕置于最低檔位10⁵;

9、【校零一平衡】左右方向調節，使顯示為【. 000】。

第三步測量:

1、將【高壓校零】旋鈕撥到需要的測量電壓;

2、再順時針慢慢調節【倍率旋鈕】, 直至顯示屏有“數值”顯示;此時將【保持一開】向上撥至“開”，稍待片刻，定時時間到，顯示“H"，此時就可以記錄數值。

第四步:測量完畢，應回到“校零”狀態，才能松開測試夾頭，以免遭受電擊:

1、【保持一開】向下?lián)苤痢氨３帧?

2、【高壓校零】旋鈕撥到【.000】檔位;

3、【倍率旋鈕】旋鈕置于最低檔位10⁵。

----進行下一次測量
