SB-ZC90系列多芯及有金屬外套的電纜絕緣電阻測量 接線及操作 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/28 |
GB/T3408.5-2007電線電纜電性能試驗 絕緣電阻試驗 電壓-電流法

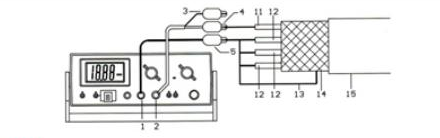

第一步:連接:
1、【輸入端2】通過【輸入端夾子4】 與【被測芯線11】相連，【屏蔽端3】空置。
2、【芯線12】和【屏蔽線14】連一起，通過【高壓端夾子5】與【高壓端1】連接。
第二步校零:
1、 打開電源;
2、【保持 一 開】開關撥向“保持”;
3、【定時(分)】設置定時，比如; 1 (代表1分鐘);
4、【高壓校零】撥到需要測量電壓最近的“ 放電校零”檔位;
5、【倍率旋鈕】置于最低檔位105;
6、【校零一 平衡】左右方向調節，使顯示為【. 000】.
1、將【高壓校零】旋鈕撥到需要的測量電壓;
2、再順時針慢慢調節【倍率旋鈕】，直至顯示屏有“數值”顯示，此時將【保持一開】向上撥至“開”，稍待片刻，定時時間到，顯示“H”， 此時就可以記錄數值;
第四步:測量完畢，應回到“校零”狀態，才能松開測試夾頭，以免遭受電擊:
1、【保持 一 開】向下?lián)苤痢氨３帧?
2、【高壓校零】旋鈕撥到【.000】檔位;
3、【倍率旋鈕】旋鈕置于最低檔位105。
|
