絕緣測試儀的類型 -新能源汽車常用的維修工具及檢測設備 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/7/29 |
新能源汽車維修中使用的檢測儀表有數字式萬用表、絕緣電阻測試儀(如手搖兆歐表,高壓絕緣測試儀)和數字電流鉗等類型。
序號
類型
工具設備名稱
規格要求
單位
備注
1
拆卸工具
絕緣工具套裝
高壓電維修絕緣工具，耐壓1000V
套
2
檢測儀表
數字式萬用表
符合CAT III要求
個
Fluke系列
3
鉗形電流表
符合CAT III要求
臺
317
4
絕緣測試儀
符合CAT III要求
臺
1587
5
故障診斷儀
專用車型故障診斷儀
對應車型
6
防護用品
絕緣臺
耐壓≥10KV
臺
7
絕緣手套
耐壓≥10KV
副
20KV 25KV
8
絕緣靴
耐壓≥10KV
雙
20KV 25KV 30KV
9
護目面罩（護目鏡）
耐壓≥10KV
副
最常用的測試儀器就是兆歐表,但是其他類型的儀器也可以用來進行絕緣檢測。這類儀器通常是多功能的,除了絕緣電阻測試外,還可以用來進行其他的測量。利用數字萬用表、兆歐表、絕緣測試多用表或耐壓測試儀都可以完成絕大多數的絕緣測試。這些儀器具有不同的名稱,但都可以被稱為絕緣測試儀。如Fluke 1503絕緣測試儀、1507絕緣測試儀、 1577絕緣多用表和1587絕緣多用表、 Fluke1550B 5KV兆歐表和1520兆歐表。 兆歐表有三個接線柱,分別為有"接地”(E )、“線路”(L)和“保護環” (或“屏蔽") (G) ① E端 接地端,接被測設備的接地部分或外殼。
② L端 接線端,接被測設備的導體部分。 兆歐表絕緣電阻的測量方法

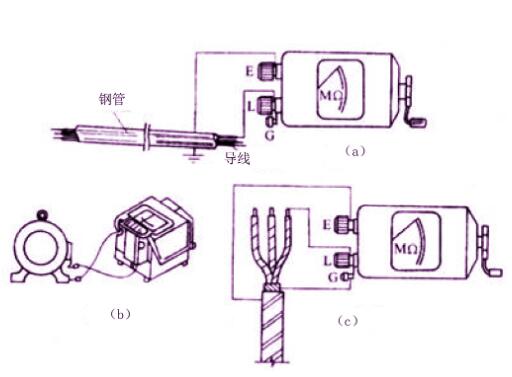

將兆歐表的"接地”接線柱(即E接線柱)可靠地接地(-般接到某一 接地體上) ,將“線路”接線柱(即L接線柱)接到被測線路上,如圖2-3-4a所示。連接好后，順時針搖動兆歐表,轉速逐漸加快,保持在約120轉/分后勻速搖動,當轉速穩定,表的指針也穩定后,指針所指示的數值即為被測物的絕緣電阻值。
② 測量電纜的絕緣電阻
測量電纜的導電線芯與電纜外殼的絕緣電阻時,將接線柱E與電纜外殼相連接,接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接,如圖2-3-4c所示。實際使用中E、 L兩個接線柱也可以任意連接 ,即E可以與接被測物相連接 ,L可以與接地體連接. (即接地) ,但G接線柱決不能接錯。
③ 測量電動機的絕緣電阻 將兆歐表E接線柱接機殼(即接地) , L接線柱接到電動機某一相的繞組上,如圖2-3-4 b所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。
在新能源汽車維修與診斷時,經常會需要測量導線中的電流。由于驅動系統的導線(如逆變器與電機之間)存在較大的交變電流,必須使用鉗型電流表(也稱數字電流鉗)進行間接測量。目前常用的鉗型電流表,如FLUKE 317等
數字式萬用表
新能源汽車使用的數字式萬用表與普通車輛上使用的一致,但應該確保該型號的數字式萬用表符合CAT III安全級別的要求。如Fluke87數字式萬用表。
絕緣工具
絕緣工具是采用絕緣材料進行加工并適用于電氣系統拆裝等操作的使用工具。使用絕緣工具可以有效防止意外觸電事故的發生,新能源汽車涉及高壓的部分零部件拆裝必須使用絕緣拆裝_工具。絕緣拆裝工具必須裝有耐壓1000V以上的絕緣柄。絕緣拆裝工具包括常用的套筒、開口扳手螺絲刀、鉗子、電工刀等。
絕緣工具分為3種類型:
1 ) I類工具是指采用普通基本絕緣的電動工具。在防觸電保護方面不僅依靠基本絕緣,而且還應附加一個安全預防措施,即對正常情況下不帶電,而在其基本絕緣損壞時變?yōu)閹щ婓w的外露可導電部分作保護接零。為了可靠,保護接零應不少于兩處,并且還要附加漏電保護,同時要求操作者使用絕緣防護用品。
2) II類工具是指采用雙重絕緣或加強絕緣的電動工具,在防觸電保護方面不僅依靠其基本絕緣,而且有將其正常情況下的帶電部分與可觸及的不帶電的可導電部分作雙重絕緣或加強絕緣隔離措施,相當于將操作者個人絕緣防護用品以可靠的、有效的方式設計制作在工具上。
3) III類工具是指采用安全特低電壓供電的電動工具,在防觸電保護方面依靠安全隔離變壓器供電。
|
